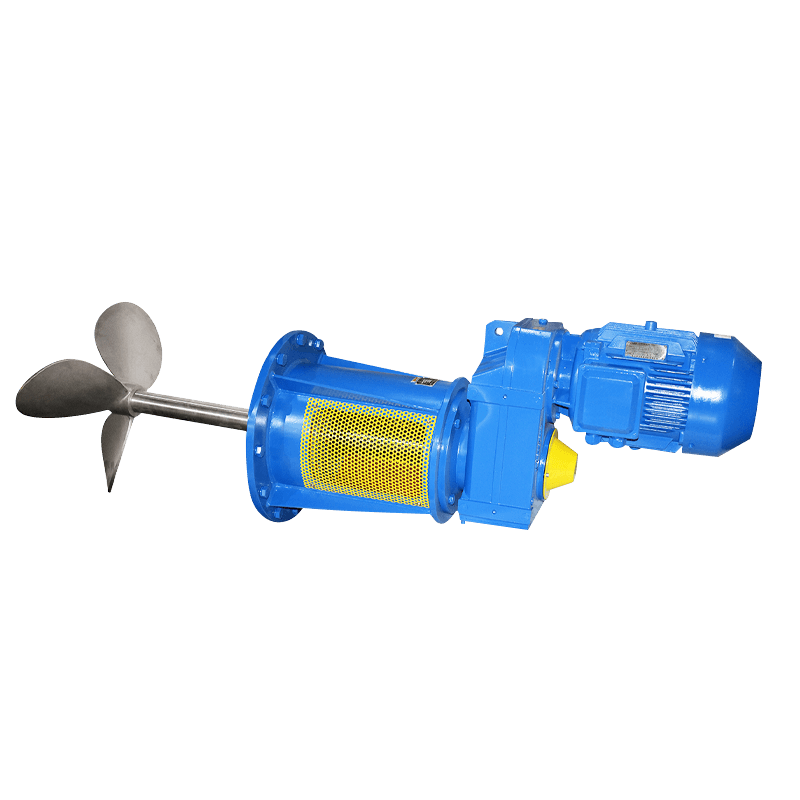

Máy trộn truyền động bằng bánh răng bên TOP3005

Dựa trên nhiều năm kinh nghiệm và công nghệ độc đáo của TOP cũng như ứng dụng công nghệ đo lường và phân tích tiên tiến, chúng tôi đã thiết kế một cánh quạt hiệu quả với hiệu quả trộn tốt hơn, được sử dụng trong máy trộn TOP3005 của chúng tôi. · Máy trộn TOP CR có thể cung cấp công suất trộn gắn bên từ 0,55KW đến 30KW. Tất cả các sản phẩm đều được kiểm tra nghiêm ngặt bởi các kỹ sư TOP để đảm bảo độ tin cậy cao của sản phẩm. · Kết cấu cơ khí đơn giản, gọn nhẹ, dễ vận hành, bảo trì, sửa chữa, tất cả đều vì lợi ích của người sử dụng. · Dạng cánh quạt nguyên bản làm tăng đáng kể lưu lượng xả. · Các loại phốt trục đa dạng đáp ứng các vật liệu và điều kiện làm việc khác nhau · Cố định động cơ chắc chắn giúp giảm rung lắc đáng kể. · Hộp số truyền động hiệu quả, chịu dầu, chịu nhiệt, bền bỉ, ít ồn. · Hệ thống ổ bi rãnh sâu đảm bảo sử dụng lâu dài.
Yêu cầu báo giá
Cấu hình cánh bơm

Dựa trên nhiều năm kinh nghiệm và công nghệ độc đáo của TOP cũng như ứng dụng công nghệ đo lường và phân tích tiên tiến, chúng tôi đã thiết kế một cánh quạt hiệu quả với hiệu quả trộn tốt hơn, được sử dụng trong máy trộn TOP3005 của chúng tôi. · Máy trộn TOP CR có thể cung cấp công suất trộn gắn bên từ 0,55KW đến 30KW. Tất cả các sản phẩm đều được kiểm tra nghiêm ngặt bởi các kỹ sư TOP để đảm bảo độ tin cậy cao của sản phẩm. · Kết cấu cơ khí đơn giản, gọn nhẹ, dễ vận hành, bảo trì, sửa chữa, tất cả đều vì lợi ích của người sử dụng.
· Dạng cánh quạt nguyên bản làm tăng đáng kể lưu lượng xả.
· Các loại phốt trục đa dạng đáp ứng các vật liệu và điều kiện làm việc khác nhau
· Cố định động cơ chắc chắn giúp giảm rung lắc đáng kể.
· Hộp số truyền động hiệu quả, chịu dầu, chịu nhiệt, bền bỉ, ít ồn.
· Hệ thống ổ bi rãnh sâu đảm bảo sử dụng lâu dài.

Ghi chú

Cấu hình cánh quạt
Máy trộn bánh răng TOP3005 được trang bị cánh quạt ZCX (dọc) và cánh quạt KCX (gắn bên) theo tiêu chuẩn. Ngoài loại cánh quạt tiêu chuẩn, TOP còn có thể cung cấp cho người dùng các dạng cánh quạt phù hợp hơn tùy theo tình hình thực tế của người dùng để đảm bảo hiệu quả trộn tốt hơn.
·Trọng lượng trong bảng là trọng lượng gần đúng, chưa bao gồm trọng lượng của trục trộn và cánh quạt bên trong thùng chứa.
·Kích thước L trong bảng được xác định theo kích thước thùng chứa của người dùng.
·Dữ liệu kích thước DJ trong bảng được xác định bởi TOP tùy theo mục đích trộn, công suất trộn và các thông số vật lý của người dùng và tình hình thực tế sẽ được áp dụng.
·Trọng lượng của động cơ là trọng lượng gần đúng của động cơ trong nhà thông thường, có thể thay đổi tùy theo trọng lượng động cơ, nhà sản xuất và loại động cơ.

Nhận xét:
·Trọng lượng trong bảng là trọng lượng gần đúng, chưa bao gồm trọng lượng của hệ thống treo và bu lông neo.
·Kích thước mặt bích trong bảng có thể được thay thế bằng tiêu chuẩn Châu Âu và tiêu chuẩn Mỹ.
·Phương pháp lắp đặt được hiển thị là kích thước vòi phun lắp đặt ở bên cạnh thùng trộn có thể được chọn khi lắp bên cạnh.
·Trọng lượng của động cơ trong bảng là trọng lượng gần đúng của một động cơ trong nhà thông thường. Nó có thể khác nhau do các nhà sản xuất và loại động cơ khác nhau. Vui lòng tham khảo thiết kế thực tế.
·Khi độ dày thành thùng trộn quá mỏng và cường độ không đủ, vui lòng sử dụng các biện pháp gia cố phụ trợ như gân gia cố.

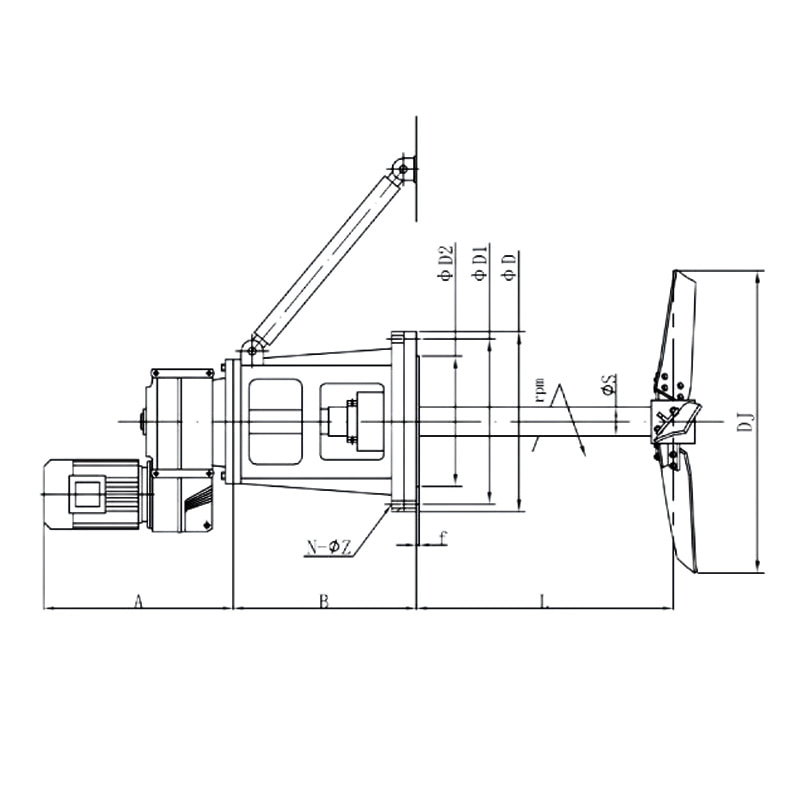

Thông số sản phẩm
người mẫu Tốc độ (r/min) Công suất (kW) Kích thước lắp đặt
D D1 D2 N-∅Z S DXJ
TOP3005/1 120～350 0,55～1,5 360 320 260 12-∅18 40 45
TOP3005/2 120～350 1.5～4.0 490 445 413 16-∅22 50 45
TOP3005/3 120～350 4.0～11.0 595 555 518 22-∅26 70 55
TOP3005/4 120～350 11.0～22.0 750 705 667 24-∅26 80 65
TOP3005/5 120～350 22.0～30.0 860 810 772 24-∅26 90 65
