Trang chủ / sản phẩm / Dòng kỵ khí thân thiện với môi trường / Máy trộn truyền động bằng dây đai bên hông TOP3004

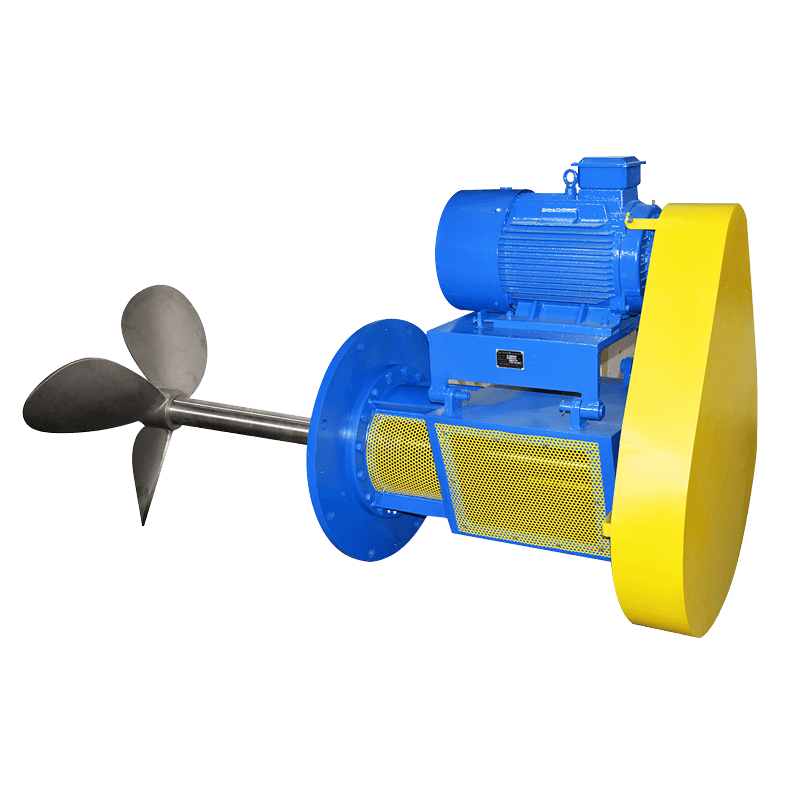

Máy trộn truyền động bằng dây đai bên hông TOP3004

Dựa trên nhiều năm kinh nghiệm và công nghệ độc đáo của TOP cũng như ứng dụng công nghệ đo lường và phân tích tiên tiến, chúng tôi đã thiết kế một cánh quạt hiệu quả với hiệu quả trộn tốt hơn, được sử dụng trong máy trộn CP của chúng tôi. ·Máy trộn TOP TOP3004 có thể cung cấp công suất trộn gắn bên từ 0,55KW đến 30KW. Tất cả các sản phẩm đều được kiểm tra nghiêm ngặt bởi các kỹ sư TOP để đảm bảo độ tin cậy cao của sản phẩm. ·Kết cấu cơ khí đơn giản, gọn nhẹ, dễ vận hành, bảo trì và sửa chữa, tất cả đều vì lợi ích của người sử dụng. ·Dạng cánh quạt ban đầu làm tăng đáng kể lượng xả. ·Có nhiều loại phốt trục đáp ứng các vật liệu và điều kiện làm việc khác nhau ·Việc cố định động cơ chắc chắn giúp giảm độ rung đáng kể. ·Dây đai chữ V có khả năng truyền động hiệu quả. Dây đai đồng bộ, chịu dầu, chịu nhiệt, bền bỉ, ít ồn. ·Hệ thống ổ bi rãnh sâu đảm bảo sử dụng lâu dài.
Yêu cầu báo giá
Cấu hình cánh bơm

Dựa trên nhiều năm kinh nghiệm và công nghệ độc đáo của TOP cũng như ứng dụng công nghệ đo lường và phân tích tiên tiến, chúng tôi đã thiết kế một cánh quạt hiệu quả với hiệu quả trộn tốt hơn, được sử dụng trong máy trộn CP của chúng tôi.
·Máy trộn TOP TOP3004 có thể cung cấp công suất trộn gắn bên từ 0,55KW đến 30KW. Tất cả các sản phẩm đều được kiểm tra nghiêm ngặt bởi các kỹ sư TOP để đảm bảo độ tin cậy cao của sản phẩm.
·Kết cấu cơ khí đơn giản, gọn nhẹ, dễ vận hành, bảo trì và sửa chữa, tất cả đều vì lợi ích của người sử dụng.
·Dạng cánh quạt ban đầu làm tăng đáng kể lượng xả.
·Có nhiều loại phốt trục đáp ứng các vật liệu và điều kiện làm việc khác nhau
·Việc cố định động cơ chắc chắn giúp giảm độ rung đáng kể.
·Dây đai chữ V có khả năng truyền động hiệu quả. Dây đai đồng bộ, chịu dầu, chịu nhiệt, bền bỉ, ít ồn.
·Hệ thống ổ bi rãnh sâu đảm bảo sử dụng lâu dài.

Ghi chú

Cấu hình cánh quạt
Máy trộn đai TOP3004 được trang bị bánh công tác ZCX (dọc) và bánh công tác KCX (gắn bên) theo tiêu chuẩn. Ngoài loại cánh quạt tiêu chuẩn, Top còn có thể cung cấp cho người dùng những dạng cánh quạt phù hợp hơn theo điều kiện thực tế của họ để đảm bảo hiệu quả trộn tốt hơn.
·Trọng lượng trong bảng là trọng lượng gần đúng, chưa bao gồm trọng lượng của trục trộn và cánh quạt bên trong thùng chứa.
·Kích thước L trong bảng được xác định theo kích thước thùng chứa của người dùng.
·Dữ liệu kích thước DJ trong bảng được Top xác định theo mục đích trộn, công suất trộn và các thông số vật lý của người dùng và tình hình thực tế sẽ được áp dụng.
·Trọng lượng của động cơ là trọng lượng gần đúng của động cơ trong nhà thông thường, có thể thay đổi tùy theo trọng lượng động cơ, nhà sản xuất và loại động cơ.

Nhận xét:
·Trọng lượng trong bảng là trọng lượng gần đúng, chưa bao gồm trọng lượng của hệ thống treo và bu lông neo.
·Kích thước mặt bích trong bảng có thể được thay thế bằng tiêu chuẩn Châu Âu và tiêu chuẩn Mỹ.
Phương pháp lắp đặt được hiển thị là kích thước ống lắp đặt ở bên cạnh thùng trộn có thể được chọn khi lắp bên cạnh.
·Trọng lượng của động cơ trong bảng là trọng lượng gần đúng của một động cơ trong nhà thông thường. Nó có thể khác nhau do các nhà sản xuất và loại động cơ khác nhau. Vui lòng tham khảo thiết kế thực tế.
·Khi độ dày thành thùng trộn quá mỏng và cường độ không đủ, vui lòng sử dụng các biện pháp gia cố phụ trợ như gia cố sườn

Thông số sản phẩm

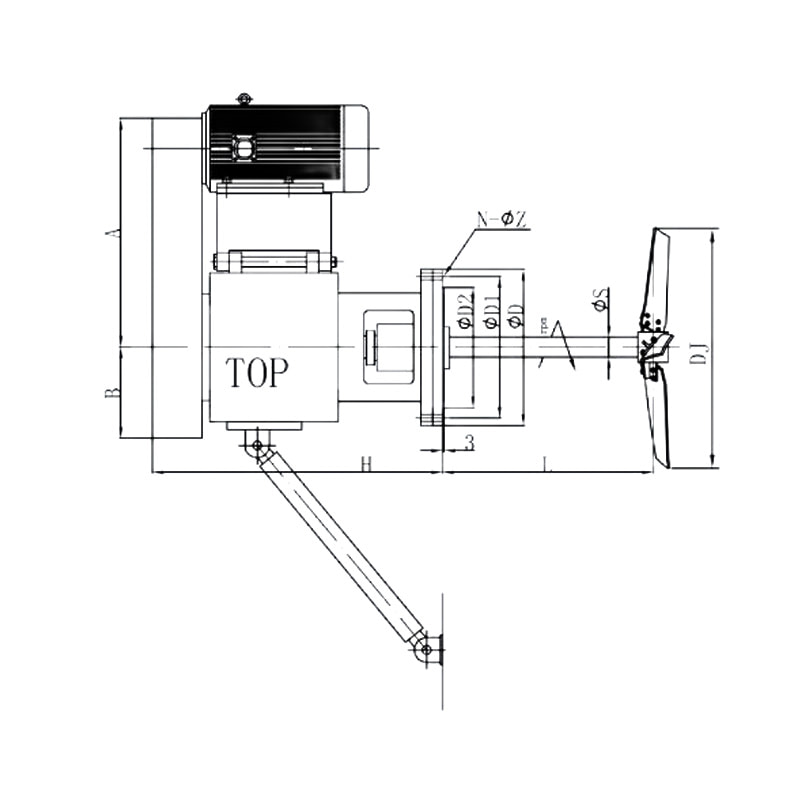

người mẫu Tốc độ (r/min) Công suất (kW) Kích thước lắp đặt
D D1 D2 N-∅Z H S DXJ
TOP3004/1 ＞150 0,55～1,5 315 285 240 8-∅14 580 40 45
TOP3004/2 ＞150 1.5～4.0 360 320 260 12-∅18 600 50 45
TOP3004/3 ＞150 4.0～11.0 400 355 295 12-∅23 650 60 55
TOP3004/4 ＞150 11.0～22.0 460 415 360 16-∅23 880 75 65
TOP3004/5 ＞150 22.0～30.0 560 510 450 16-∅27 964 85 65
