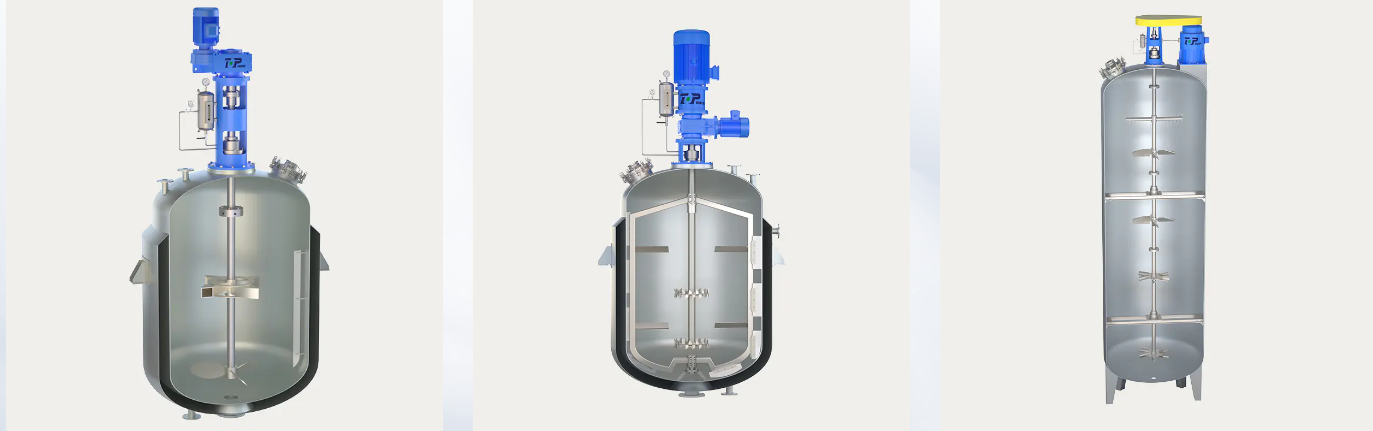

A Máy trộn đầu vào là một cụm máy khuấy được lắp thông qua một lỗ ở phía trên của bể hoặc thùng chứa , với một trục thẳng đứng chạy xuống chất lỏng xử lý và một hoặc nhiều cánh quạt chìm trong chất lỏng. Động cơ truyền động và hộp giảm tốc nằm phía trên nóc bể hoặc trên cầu đỡ, quay trục từ phía trên chứ không phải từ bên cạnh hoặc phía dưới. Trong nhiều tài liệu mua sắm và bảng dữ liệu cơ học, thiết bị tương tự được dán nhãn là máy trộn cấp liệu phía trên, một thuật ngữ nhấn mạnh cách các dòng nguyên liệu, bột hoặc phụ gia thường đi vào thùng chứa từ trên xuống trong khi cánh quạt trộn các chất bên dưới.
Đối với các kỹ sư so sánh cấu hình khuấy trộn, câu trả lời ngắn gọn là: máy trộn đầu vào thường là cấu hình để xác định khi nào một bể chứa hơn vài nghìn lít, khi quy trình yêu cầu nhiều hơn một tầng cánh quạt dọc theo trục, khi cần có toàn quyền truy cập vào đáy bể để các vòi phun hoặc thiết bị làm sạch khác hoặc khi độ nhớt của chất lỏng và tải chất rắn thay đổi trên một phạm vi rộng trong chu kỳ mẻ. Máy trộn lối vào bên và lối vào phía dưới vẫn hữu ích trong các cửa sổ ứng dụng hẹp hơn, nhưng các dòng máy trộn đầu vào và cấp liệu trên cùng chiếm tỷ trọng lớn nhất trong các nhiệm vụ trộn công nghiệp nói chung, trộn bể chứa và khuấy trộn lò phản ứng.
Các phần bên dưới trình bày về logic định cỡ, lựa chọn cánh quạt, lựa chọn vật liệu, thực hành lắp đặt và lập kế hoạch bảo trì mà các kỹ sư thường cần trước khi hoàn thiện thông số kỹ thuật của máy trộn đầu vào cho bể hóa chất, bể chứa nước thải, bình trộn thực phẩm hoặc bể chứa nước số lượng lớn.
Giấy tờ mua sắm thiết bị trộn sử dụng một số thuật ngữ chồng chéo và các kỹ sư mới tham gia một dự án đôi khi cho rằng họ đề cập đến các máy khác nhau trong khi thực tế không phải vậy. Bảng dưới đây tóm tắt cách áp dụng thuật ngữ này trên các bản vẽ cơ khí, tài liệu đấu thầu và sổ tay bảo trì.
| thời hạn | Nó thường có nghĩa là gì | Bối cảnh sử dụng điển hình |
|---|---|---|
| Máy trộn đầu vào | Máy khuấy được gắn xuyên qua đỉnh bể, trục và cánh quạt kéo dài xuống dưới | Bể xử lý hóa chất, nước, thực phẩm và sinh khối |
| Máy trộn thức ăn hàng đầu | Cấu hình gắn trên cùng, thường được sử dụng khi nguyên liệu nạp vào thùng từ phía trên | Trộn bột và bùn, thông số kỹ thuật của bể trộn |
| Máy khuấy gắn trên | Từ ngữ thay thế cho cùng một họ thiết bị | Bản vẽ cơ khí và bảng dữ liệu kỹ thuật |
| Máy trộn gắn trên cùng | Thuật ngữ mô tả chung bao gồm các cấu hình mục nhập hàng đầu và nguồn cấp dữ liệu hàng đầu cùng nhau | Bản vẽ bố trí nhà máy và hướng dẫn bảo trì |
Trong thực tế, kỹ sư mua hàng sẽ thấy cả bốn thuật ngữ được sử dụng gần như thay thế cho nhau trong cùng một yêu cầu báo giá. Điều quan trọng hơn nhãn là chi tiết cơ học cơ bản: chiều dài trục, giai đoạn cánh quạt, loại phốt và định mức mặt bích lắp, tất cả đều được đề cập trong các phần tiếp theo.
Máy trộn công nghiệp hàng đầu được chế tạo từ một bộ nhỏ các thành phần lặp lại trên hầu hết mọi kích thước và ứng dụng. Hiểu từng bộ phận giúp các kỹ sư đọc bảng dữ liệu cơ học một cách nhanh chóng và phát hiện những điểm không khớp giữa yêu cầu quy trình và phần cứng được đề xuất.
Động cơ cung cấp năng lượng quay và do quá trình trộn thường yêu cầu tốc độ trục thấp hơn nhiều so với tốc độ mà động cơ tiêu chuẩn tạo ra nên bộ giảm tốc sẽ giảm tốc độ trong khi nhân mô-men xoắn. Lựa chọn bộ giảm tốc là một trong những quyết định quan trọng nhất trong toàn bộ quá trình lắp ráp vì mô-men xoắn chứ không phải mã lực thô mới là thứ thực sự di chuyển chất lỏng nhớt hoặc chất rắn.
Trục mang mô-men xoắn từ bộ giảm tốc xuống qua đỉnh bể vào chất lỏng. Chiều dài trục, đường kính và số lượng ổ đỡ đều phụ thuộc vào độ sâu chất lỏng và tần số roi tự nhiên của trục khi chịu tải. Trục dài trên thùng cao thường cần ổ trục ổn định trung gian để tránh cộng hưởng gần tốc độ vận hành.
Sự lựa chọn cánh quạt phụ thuộc vào mục tiêu trộn và tính lưu biến của chất lỏng. Các loại phổ biến bao gồm:
Mặt bích lắp chuyển toàn bộ trọng lượng và mômen uốn của máy trộn vào cấu trúc bể, do đó định mức mặt bích và kiểu bu lông phải phù hợp với cả tải trọng của máy trộn và thiết kế mái bể. Phốt trục, cho dù là phốt môi đơn giản, hộp nhồi hay phốt cơ khí, đều giữ cho chất lỏng xử lý được chứa và giữ cho chất bẩn bên ngoài không lọt vào các bể hở.
Trước khi yêu cầu báo giá, kỹ sư thường thu thập một danh sách ngắn các thông số quy trình. Hình dạng bể, độ nhớt của chất lỏng, trọng lượng riêng và hàm lượng chất rắn cùng nhau xác định mô-men xoắn và công suất mà máy trộn hàng đầu cần cung cấp và bỏ qua bất kỳ một trong số chúng có xu hướng tạo ra một chiếc máy có kích thước nhỏ hơn hoặc quá khổ.
| tham số | Phạm vi điển hình | Xem xét kỹ thuật |
|---|---|---|
| Đường kính bể | 1 m đến 12 m | Đặt tỷ lệ đường kính cánh quạt và chiều dài trục |
| Độ sâu chất lỏng | 0,8 đến 1,5 lần đường kính bể | Ảnh hưởng đến số lượng giai đoạn cánh quạt cần thiết |
| Độ nhớt chất lỏng | 1 cP đến trên 50.000 cP | Xác định kiểu cánh quạt và phạm vi tốc độ trộn |
| Trọng lượng riêng | 0,6 đến 1,9 | Đưa trực tiếp vào tính toán mô-men xoắn và công suất |
| Nội dung chất rắn | Lên đến 40% tính theo trọng lượng đối với thuế bùn | Ảnh hưởng đến độ hở của bánh công tác và mức độ hao mòn |
| Yêu cầu mô-men xoắn | 50 Nm đến trên 20.000 Nm | Khung giảm tốc truyền động và định mức đầu ra |
Khi thể tích thùng tăng lên, công suất động cơ cần thiết cũng tăng theo, nhưng không theo đường thẳng, vì các bình lớn hơn thường chạy ở tốc độ trục thấp hơn với mô-men xoắn tương ứng cao hơn. Biểu đồ dưới đây cho thấy các kỹ sư tham khảo dải công suất động cơ điển hình khi xác định phạm vi của máy trộn đầu vào hoặc máy trộn cấp liệu hàng đầu so với thể tích bể.
Hình 1: Dải tham chiếu chung cho công suất động cơ máy trộn đầu vào so với thể tích thùng. Công suất thực tế phụ thuộc vào độ nhớt, trọng lượng riêng và lựa chọn cánh quạt.
Tốc độ trục và độ nhớt của chất lỏng di chuyển theo hướng ngược nhau. Chất lỏng mỏng, giống như nước có thể được pha trộn hiệu quả ở tốc độ RPM tương đối cao, trong khi bột nhão và bùn đặc cần một máy trộn thùng có độ nhớt cao chạy ở tốc độ RPM thấp với mô-men xoắn lớn hơn đáng kể để tránh làm chậm bộ truyền động hoặc làm quá tải trục. Chạy chất lỏng nhớt quá nhanh sẽ lãng phí năng lượng và tăng ứng suất cắt mà không cải thiện chất lượng hỗn hợp, trong khi chạy chất lỏng loãng quá chậm sẽ kéo dài thời gian chu kỳ mẻ mà không có lợi.
Hình 2: Tốc độ thường giảm khi độ nhớt tăng, đó là lý do tại sao mô-men xoắn chứ không phải tốc độ trở thành yếu tố thiết kế hạn chế đối với chất lỏng dày.
Hai số không thứ nguyên hướng dẫn mối quan hệ này trong thực hành kỹ thuật trộn: số Reynolds trộn, so sánh lực quán tính với lực nhớt trong bể, và số công suất, liên kết hình dạng cánh quạt với công suất được rút ra ở một tốc độ nhất định. Dòng chảy có xu hướng duy trì tầng ở số Reynold thấp, có nghĩa là cánh quạt xoắn ốc hoặc cánh quạt neo hoạt động gần thành bể sẽ trở nên hiệu quả hơn nhiều so với một tuabin nhỏ tốc độ cao vốn có thể không chạm tới các vùng ứ đọng.
Máy trộn cấp đầu vào và đầu vào hàng đầu xuất hiện trong nhiều ngành công nghiệp chế biến. Việc lựa chọn bánh công tác, vòng đệm và vật liệu cụ thể sẽ thay đổi từ ứng dụng này sang ứng dụng tiếp theo mặc dù cấu hình lắp đặt cơ bản vẫn giữ nguyên.
Trong xử lý hóa học, máy trộn đầu vào dành cho bể chứa hóa chất thường xử lý việc trộn thuốc thử, bể điều chỉnh độ pH và bình phản ứng. Khả năng chống ăn mòn và tính toàn vẹn của vòng đệm ở đây có xu hướng quan trọng hơn năng lượng thô, vì nhiều dòng hóa chất có tác dụng mạnh đối với các bộ phận bị ướt bằng thép carbon tiêu chuẩn.
Máy trộn đầu vào để xử lý nước thải thường được lắp đặt trong các bể cân bằng, bể trung hòa và bể định lượng hóa chất tại các nhà máy xử lý. Các bộ phận này thường chạy liên tục nên độ bền của ổ trục và vòng đệm trong điều kiện làm việc liên tục trở thành yếu tố lựa chọn trọng tâm.
Bể phân hủy kỵ khí và bể cô đặc dựa vào máy trộn đầu vào để trộn bùn nhằm giữ chất rắn lơ lửng và ngăn ngừa sự phân tầng. Dịch vụ xử lý bùn thường kết hợp độ nhớt vừa phải với chất rắn mài mòn, ưu tiên lớp phủ cánh quạt chắc chắn và khe hở trục rộng hơn.
Các cơ sở lưu trữ nước uống và xử lý sử dụng máy trộn đầu vào cho các ứng dụng bể chứa nước chủ yếu để ngăn chặn sự phân tầng nhiệt và giữ cho dư lượng chất khử trùng được phân bổ đều trong toàn bộ thể tích được lưu trữ. Yêu cầu về năng lượng ở đây thường khiêm tốn vì bản thân chất lỏng gần bằng độ nhớt của nước.
Máy trộn hàng đầu dành cho chế biến thực phẩm thường ưu tiên thiết kế hợp vệ sinh, bề mặt bên trong nhẵn và vật liệu chịu được chu kỳ rửa trôi thường xuyên. Tính nhất quán của mẻ và khả năng kiểm soát cắt nhẹ nhàng cũng quan trọng như cường độ trộn nguyên liệu thô trong lĩnh vực này.
| ứng dụng | Cánh quạt điển hình | Mục tiêu trộn chính |
|---|---|---|
| Trộn bể hóa chất | Tua bin cánh nghiêng | Phân phối thuốc thử đồng đều |
| Cân bằng nước thải | Cánh quạt tàu cánh ngầm | Pha trộn dòng chảy và huyền phù chất rắn |
| Tiêu hóa bùn | Lưỡi hoặc mỏ neo có độ dốc rộng | Ngăn chặn sự phân tầng và lắng đọng |
| Bể chứa nước | Bánh công tác hướng trục tốc độ thấp | Ngăn chặn sự phân tầng nhiệt |
| Chế biến hàng loạt thực phẩm | Lưỡi neo hoặc lưỡi neo hợp vệ sinh | Sự pha trộn nhẹ nhàng, nhất quán |
Máy trộn đầu vào bằng thép không gỉ thường được chỉ định bất cứ khi nào chất lỏng xử lý bị ăn mòn, nhiễm mặn hoặc yêu cầu bề mặt hoàn thiện hợp vệ sinh. Các dây chuyền chế biến thực phẩm và đồ uống, dược phẩm trung gian và hóa chất tinh khiết nghiêng về các bộ phận bị ướt không gỉ vì chúng chịu được các chu trình rửa sạch thường xuyên và làm sạch tại chỗ mà không bị suy giảm bề mặt.
Máy trộn đầu vào chống cháy nổ sử dụng vỏ động cơ kín và định mức được thiết kế để chứa các nguồn đánh lửa tiềm ẩn khi máy trộn hoạt động trong khu vực xử lý dung môi dễ cháy, bụi dễ cháy hoặc môi trường nguy hiểm khác. Các kỹ sư làm việc trong các dự án này thường phối hợp việc lựa chọn vỏ bọc với nghiên cứu phân loại khu vực của nhà máy ngay từ giai đoạn thiết kế, vì loại vỏ bọc ảnh hưởng đến kích thước khung động cơ và cách bố trí lắp đặt.
| tính năng | thép không gỉ | Thép cacbon |
|---|---|---|
| Chống ăn mòn | Thích hợp với chất lỏng có tính axit, nước muối hoặc độ tinh khiết cao | Phù hợp với dịch vụ trung tính, không ăn mòn |
| Hoàn thiện bề mặt | Đánh bóng hoặc thụ động cho nhiệm vụ vệ sinh | Phủ hoặc sơn hoàn thiện |
| Lĩnh vực tiêu biểu | Thực phẩm, dược phẩm trung gian, hóa chất tốt | Nước thải, lưu trữ nước, pha trộn hóa chất nói chung |
| Yêu cầu làm sạch | Frequent washdown, clean-in-place cycles | Periodic inspection and routine cleaning |
Choosing between mounting types is one of the earliest decisions in a mixing system layout. An industrial top entry mixer generally offers the widest flexibility across tank sizes and process duties, which is why it remains the default choice for most heavy duty industrial mixer specifications, though side entry and bottom entry configurations still fit specific layouts better in some plants.
Figure 3: Relative comparison across five practical factors, scored on a general five-point engineering reference scale rather than a fixed standard.
Side entry mixers can suit very large open tanks where a top entry shaft would need to be impractically long, and bottom entry mixers occasionally fit tight headroom situations. Even so, a top mounted agitator arrangement usually wins out once maintenance access and sealing reliability are weighed alongside mixing performance, since the drive components remain above the liquid line and are reachable without draining the vessel.
Reliability planning for a top mounted mixer generally centers on three wear points: the shaft seal, the gear reducer lubrication, and the impeller attachment hardware. Seal condition is usually the first thing to check during a scheduled inspection , since a degrading seal often shows up as fluid seepage around the mounting flange well before any drive train symptoms appear.
Figure 4: General inspection interval reference points, adjusted in practice based on duty cycle, fluid abrasiveness, and continuous versus intermittent operation.
Continuous duty in wastewater or sludge service tends to shorten these intervals compared with intermittent batch tanks, and abrasive solids content accelerates impeller and shaft coating wear regardless of mounting type. Recording vibration trends and gearbox oil condition over time gives an early warning well before a seal or bearing actually fails.
Installation quality has a direct effect on long-term reliability for any heavy duty industrial mixer, and most field issues trace back to one of the following steps being rushed or skipped during commissioning.
Structural support deserves particular attention on retrofit projects, where an existing tank roof designed for a lighter agitator or no agitator at all may need reinforcement before a larger top mounted mixer can be installed safely.
Selecting a top entry mixer manufacturer involves more than comparing a data sheet against a process requirement. Engineering support during the specification phase, the ability to model non-standard tank geometry, and access to application experience across multiple industries all shape how well the final equipment performs once it reaches the field.
Wuxi Top Mixer Equipment Co., Ltd. is one example of an industrial agitator manufacturer with a dedicated engineering team spanning fluid, powder, and slurry mixing equipment. Established in 2003 with its production base in Wuxi, within the Yangtze River Delta industrial region, the company organizes its work across several application divisions, including powder and slurry mixing, biomass energy and environmental protection, food and pharmaceutical intermediate processing, and fine chemical mixing. This kind of divisional structure is common among manufacturers that serve a broad customer base, since impeller geometry, seal type, and material selection differ substantially between a food batching tank and a fine chemical reactor.
When engineers evaluate a top entry mixer manufacturer, a few practical questions tend to surface early in the conversation: can the manufacturer model shaft critical speed for a non-standard tank height, can they source impeller materials matched to an unusual fluid chemistry, and can they support commissioning and troubleshooting once the unit is installed. Manufacturers with experience across chemical, water treatment, food, and biomass sectors generally bring a wider frame of reference to these questions than a supplier working from a single catalog configuration.
A: It is an agitator mounted through the top of a tank, with the shaft and impeller extending downward into the process fluid while the motor and reducer remain above the vessel.
A: The motor drives a gear reducer that lowers speed and raises torque, turning a vertical shaft connected to one or more impellers that create flow patterns inside the tank to blend or suspend the contents.
A: The term describes the same top-mounted configuration, often used when the process involves feeding powder, additive, or liquid streams into the vessel from above while the impeller blends the mixture.
A: It is a general term for equipment that creates motion inside a tank or vessel to blend fluids, suspend solids, or maintain uniform temperature and composition throughout a process batch.
A: Tank agitation refers to the mechanical process of creating flow inside a vessel, typically through a rotating impeller, to achieve blending, suspension, heat transfer, or reaction uniformity.
A: Start with tank geometry, fluid viscosity, specific gravity, and solids content, then match torque and impeller type to those parameters before selecting motor power and seal configuration.
A: A top entry mixer mounts through the tank top with the drive above the liquid line, while a side entry mixer mounts through the tank wall near the bottom, which suits certain large open tank layouts.
A: Yes, with the right impeller such as an anchor or helical ribbon design and a gear reducer sized for low speed and high torque, a high viscosity tank mixer configuration can handle thick fluids effectively.
A: Chemical processing, wastewater treatment, sludge digestion, water storage, food and beverage processing, and biomass energy facilities all commonly use top entry and top-feed mixers.
A: Inspection intervals vary with duty cycle and fluid abrasiveness, but many continuous duty units are checked on a roughly six to twelve month cycle, with seal and gearbox oil condition as primary checkpoints.
A: Many manufacturers, including Wuxi Top Mixer Equipment Co., Ltd., work with engineers to model non-standard tank geometry and adjust shaft length, impeller type, and seal configuration around the specific process.
A: The gear reducer converts motor speed into the lower shaft speed and higher torque that most mixing duties require, and its rating largely determines how much load the mixer can handle in service.
