Bottom Entry Mixer vs Side Entry Mixer: Which One Should You Choose?

So sánh nhanh: Máy trộn đầu vào dưới cùng vs Máy trộn đầu vào bên

A máy trộn lối vào phía dưới nói chung là lựa chọn mạnh mẽ hơn khi một quy trình cần pha trộn nhẹ nhàng, ít cắt trong bình cỡ nhỏ đến trung bình, đặc biệt khi có thiết kế hợp vệ sinh và chất dễ làm sạch, chẳng hạn như chế biến sữa, công thức mỹ phẩm và các lô công nghệ sinh học. Máy trộn đầu vào bên cạnh thường phù hợp hơn với các bể chứa lớn và bình chứa chất lỏng số lượng lớn, trong đó thiết bị được gắn xuyên qua thành bên của bể gần đáy để giữ chất rắn lơ lửng và trộn khối lượng lớn mà không cần mở mái bể. Sự lựa chọn đúng đắn phụ thuộc vào kích thước bể, độ nhớt của sản phẩm, yêu cầu vệ sinh và cách tiếp cận bình để bảo trì.

Trước khi đi sâu hơn vào chi tiết thiết kế, đây là bản tóm tắt ngắn gọn về thời điểm mỗi cấu hình có xu hướng có ý nghĩa trong hoạt động hàng ngày của nhà máy.

Chọn một máy trộn từ dưới lên dành cho chất lỏng có độ nhớt thấp đến trung bình trong các bình chứa cần làm sạch hoặc xử lý vệ sinh thường xuyên.
Chọn một side entry mixer for large diameter storage tanks where top access is limited or impractical.
Xem xét không gian sàn bể, khoảng không phía trên và khả năng tiếp cận bảo trì vòng đệm trước khi hoàn thiện cấu hình.
Cả hai cấu hình đều có thể giúp giữ chất rắn lơ lửng, nhưng cánh quạt và góc lắp lý tưởng phụ thuộc vào lô và hình dạng bể cụ thể.

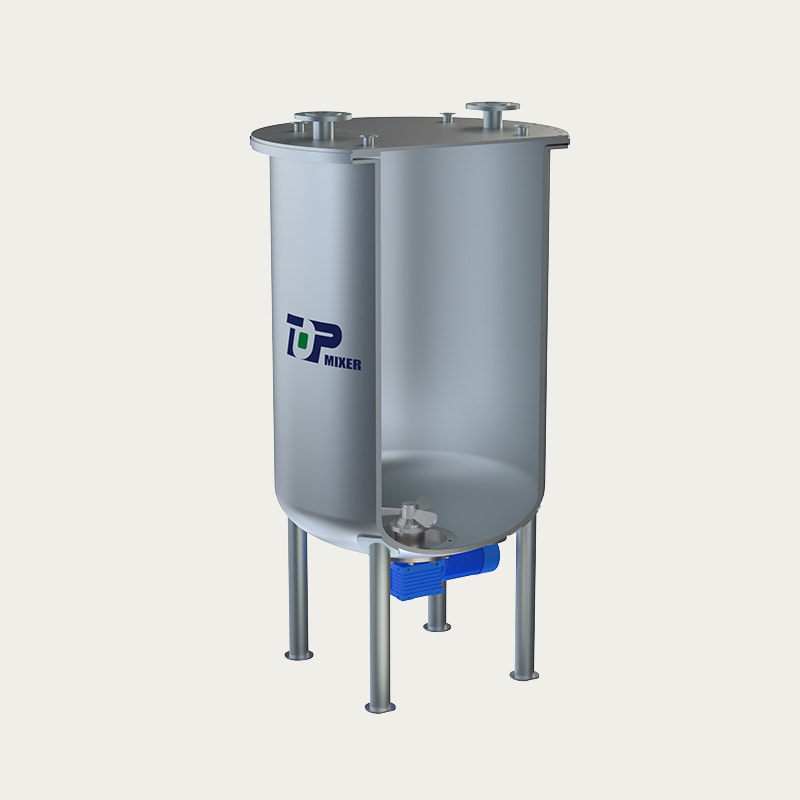

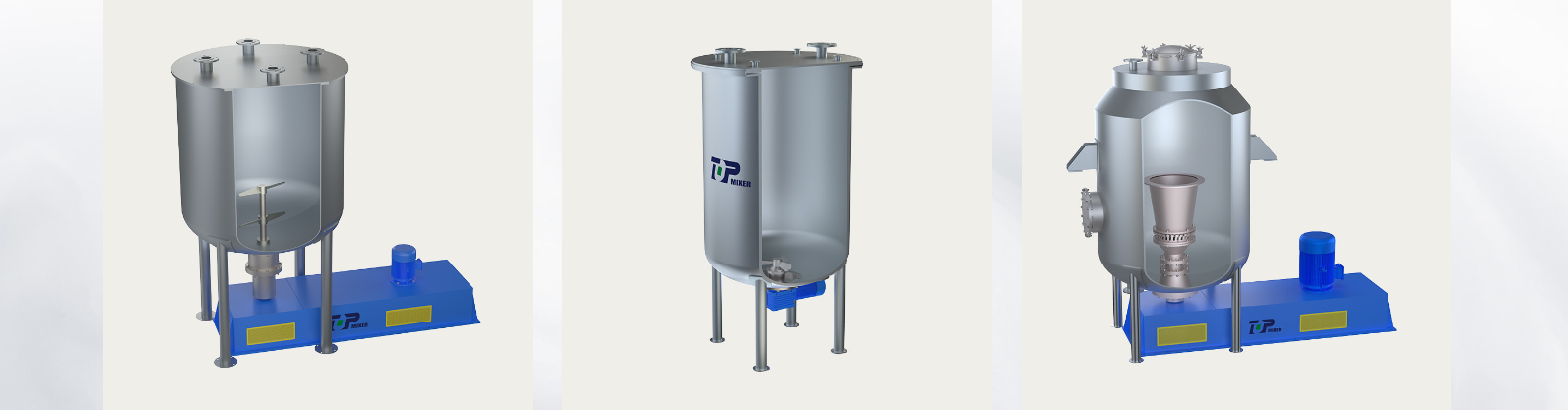

Bộ trộn từ dưới lên là gì ( Máy trộn thức ăn dưới cùng ) và nó hoạt động như thế nào

A máy trộn lối vào phía dưới , đôi khi được gọi là máy khuấy từ đáy hoặc máy trộn gắn dưới đáy, được lắp đặt xuyên qua sàn của bể chứ không phải qua nắp trên hoặc thành bên. Cụm động cơ và phốt cơ khí được đặt bên dưới hoặc trực tiếp trên sàn bể, kết nối với một trục tương đối ngắn kéo dài vào trong bình nơi bánh công tác quay gần chân đế. Do chiều dài trục ngắn hơn so với cách bố trí lối vào trên điển hình nên cấu hình máy trộn lối vào dưới có xu hướng giảm tải trọng uốn và độ rung trên trục và vòng bi trong quá trình vận hành liên tục.

Do bánh công tác hút và luân chuyển vật liệu trực tiếp từ sàn bể lên trên nên một số kỹ sư xử lý cũng gọi thiết bị này là thiết bị máy trộn thức ăn phía dưới , vì hoạt động trộn sẽ cung cấp và phân phối lại mẻ một cách hiệu quả từ đáy bình lên bề mặt. Trong các hoạt động liên tục hoặc bán liên tục, cấu hình máy khuấy gắn phía dưới giữ cho cánh quạt gần với sàn bình, hỗ trợ pha trộn nhất quán gần đáy bể, nơi có nhiều khả năng xảy ra hiện tượng lắng đọng.

Các thành phần máy trộn đầu vào điển hình

Động cơ truyền động trực tiếp hoặc hộp số giảm tốc gắn bên dưới sàn bể
Vỏ phốt cơ khí tại điểm trục xuyên qua bể
Trục truyền động ngắn nối động cơ với bánh công tác
Cánh quạt cắt thấp được thiết kế để trộn nhẹ nhàng hoặc huyền phù chất rắn nhẹ
Mặt bích gắn cố định cụm lắp ráp vào sàn bể

Sự sắp xếp nhỏ gọn này là một lý do phổ biến máy trộn từ dưới lên được chọn cho các cơ sở có không gian sàn xung quanh bể bị hạn chế và việc lắp ráp bộ truyền động gắn trên cao sẽ không thực tế.

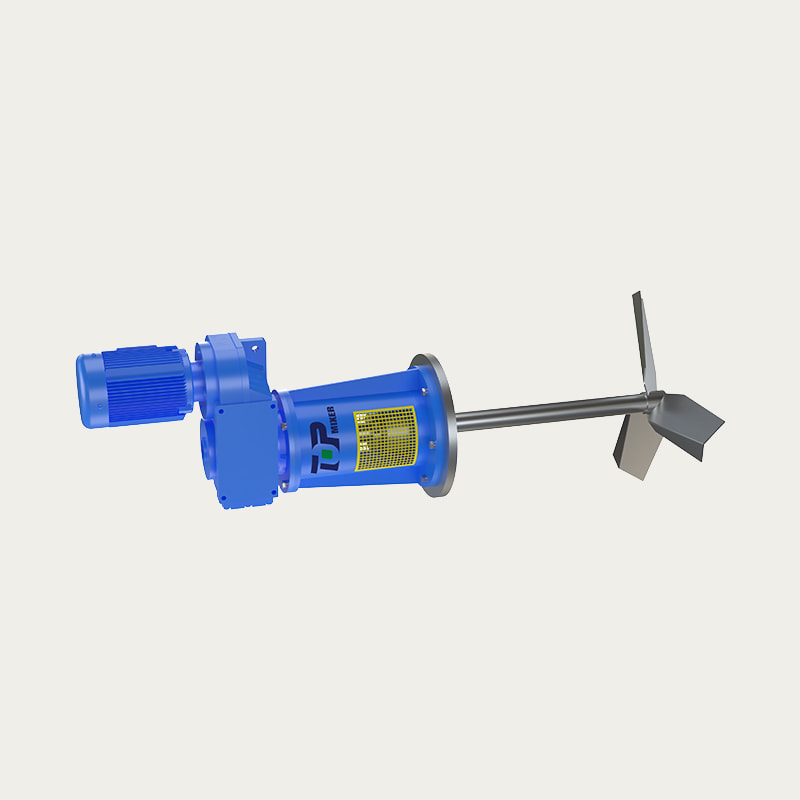

Máy trộn đầu vào bên là gì

Một máy trộn lối vào bên được gắn qua thành bên của bể, thường được đặt ở gần phần ba dưới cùng của bình và hơi nghiêng xuống để cánh quạt hướng dòng chảy qua sàn bể và dọc theo thành đối diện. Cấu hình này tránh phải xuyên qua mái hoặc sàn bể, đó là một lý do khiến máy trộn lối vào bên được sử dụng rộng rãi trên các bể chứa và bể trộn lớn, nơi nắp trên có thể đã bị các phụ kiện, đồng hồ đo hoặc cửa sập khác chiếm dụng.

Bởi vì bộ truyền động nằm bên ngoài bể trên tường bên nên thường có thể tiếp cận bảo trì cho động cơ và vòng đệm mà không cần xả hết bình, đây là một lợi ích thiết thực đối với các bể rất lớn, nơi việc xả nước tốn thời gian. Máy trộn lối vào bên thường được kết hợp với các ứng dụng lưu trữ số lượng lớn như bể hóa chất lớn, bể chứa nước thải và các tàu có khối lượng lớn khác thay vì bể xử lý vệ sinh hoặc bể nhỏ.

Các ứng dụng máy trộn đầu vào điển hình

Bể chứa có đường kính lớn cần trộn số lượng lớn
Xe tăng có mái che khó tiếp cận đối với người lái từ trên xuống
Các ứng dụng ngăn chặn sự lắng đọng trên diện tích sàn bể lớn là mục tiêu chính
Các tàu nơi ưu tiên truy cập bảo trì bên ngoài vào bộ phận truyền động

Bộ trộn đầu vào dưới cùng và Bộ trộn đầu vào bên: Bảng so sánh tính năng

Bảng dưới đây tóm tắt các đặc điểm điển hình của từng cấu hình. Thông số kỹ thuật thực tế khác nhau tùy theo thiết kế bể, yêu cầu lô và nhà sản xuất cung cấp thiết bị.

So sánh chung các đặc tính của máy trộn đầu vào đáy và máy trộn đầu vào bên điển hình qua các cân nhắc chung về quy trình.
tính năng	Máy trộn đầu vào dưới cùng	Máy trộn đầu vào bên
Vị trí lắp đặt	Qua sàn bể	Xuyên qua bức tường bên, góc cạnh gần phía dưới
Chiều dài trục điển hình	ngắn	ngắn to medium
Mức cắt điển hình	Thấp	Thấp to medium
Kích thước bể chung	Tàu cỡ vừa và nhỏ	Bể chứa lớn đến rất lớn
Truy cập dọn dẹp	Thường đơn giản, hỗ trợ các hệ thống khép kín	Có thể tiếp cận từ bên ngoài thành bể
Các ngành công nghiệp tiêu biểu	Sữa, mỹ phẩm, công nghệ sinh học, bể hóa chất chọn lọc	Kho chứa số lượng lớn, bể chứa hóa chất và xử lý nước lớn
Phạm vi độ nhớt điển hình	Thấp to medium viscosity	Thấp to medium viscosity, large volume

Đặc tính hiệu suất được so sánh

Ngoài vị trí lắp đặt vật lý, hai cấu hình này có xu hướng khác nhau về cách chúng hoạt động dựa trên một số cân nhắc trong quy trình thực tế. Biểu đồ dưới đây trình bày sự so sánh tương đối, mang tính minh họa giữa bốn yếu tố thường được thảo luận: kiểm soát lực cắt, dễ dàng làm sạch, sự phù hợp với các bể chứa lớn và hiệu quả dấu chân tổng thể.

Máy trộn ở đáy có xu hướng đạt điểm cao về khả năng kiểm soát lực cắt và dễ làm sạch, đó là một lý do khiến chúng được ưa chuộng đối với các công thức dễ vỡ, vệ sinh hoặc nhạy cảm với lực cắt. Máy trộn lối vào bên cạnh có xu hướng đạt điểm cao hơn về tính phù hợp của bể chứa lớn, vì việc lắp đặt trên tường bên của chúng hỗ trợ trộn số lượng lớn trên đường kính bể lớn mà không yêu cầu cụm lắp ráp cao gắn trên.

Giải thích về cấu trúc bộ trộn từ dưới lên

Hình minh họa dưới đây phác thảo cách bố trí cấu trúc chung của việc lắp đặt máy trộn ở lối vào đáy điển hình, cho thấy động cơ, vòng đệm, trục và bánh công tác có liên quan như thế nào với sàn bể.

Đọc bố cục bộ trộn mục nhập dưới cùng

Trong cách bố trí này, động cơ nằm bên dưới bể, được kết nối bằng một trục truyền động ngắn đi qua phốt cơ khí ở sàn bể. Mặt bích lắp giữ chặt toàn bộ cụm vào bình và bánh công tác quay ngay bên trong bể gần đế, tuần hoàn chất lỏng xử lý lên trên qua mẻ. Cấu trúc liên kết chặt chẽ này là một đặc điểm xác định của một máy trộn từ dưới lên và là một phần lý do tại sao thiết bị có xu hướng yêu cầu khoảng không theo chiều dọc ít hơn so với các lựa chọn thay thế hàng đầu.

Nơi sử dụng máy trộn đầu vào dưới và máy trộn đầu vào bên

Máy trộn có lối vào phía dưới xuất hiện thường xuyên trong các ngành công nghiệp coi trọng thiết kế hợp vệ sinh, thao tác trộn nhẹ nhàng và kích thước nhỏ gọn. Mặt khác, máy trộn đầu vào phụ có liên quan chặt chẽ hơn với nhu cầu trộn và lưu trữ số lượng lớn. Biểu đồ cột bên dưới minh họa mô hình sử dụng chung, không chính xác trên các lĩnh vực phổ biến.

các máy trộn lối vào phía dưới for chemical tanks là một lựa chọn thiết thực trong các bình trộn, trung hòa và phản ứng trong đó ưu tiên trộn nhẹ nhàng và khả năng tiếp cận gắn trên sàn giúp đơn giản hóa việc bảo trì định kỳ. Tương tự, một máy trộn lối vào phía dưới for storage tanks thường được chọn khi không gian sàn bị hạn chế và khả năng tiếp cận tàu hàng đầu bị hạn chế bởi đường ống, bệ hoặc thiết bị cố định khác. Trong khi đó, cấu hình lối vào bên cạnh vẫn phổ biến trong các bể chứa xử lý nước và hóa chất số lượng lớn, nơi ưu tiên là giữ một lượng lớn chất lỏng được trộn đều.

Các cân nhắc về độ nhớt, huyền phù chất rắn và kích thước lô

Kích thước bể và độ nhớt của sản phẩm là hai trong số những yếu tố thiết thực nhất khi so sánh một máy trộn lối vào phía dưới với một máy trộn lối vào bên. Biểu đồ đường bên dưới cho thấy xu hướng chung về xu hướng thay đổi mức độ phù hợp khi kích thước bể tăng lên, dựa trên các mô hình kỹ thuật quy trình điển hình.

Nói chung, máy trộn lối vào đáy có xu hướng duy trì sự phù hợp mạnh mẽ khi kích thước bể chuyển từ nhỏ sang trung bình, trong khi máy trộn lối vào bên cạnh ngày càng trở nên thiết thực khi đường kính bể tăng lên rất lớn, chủ yếu là do việc lắp vào tường bên giúp tránh nhu cầu lắp ráp bộ truyền động cao và đơn giản hóa việc tiếp cận bảo trì bên ngoài đối với các tàu quá khổ.

So sánh đa yếu tố

các radar chart below brings several factors together at once, comparing shear control, cleaning ease, large-volume suitability, installation access, sanitary process fit, and footprint efficiency for both configurations.

Tổng hợp lại, những so sánh này gợi ý rằng một máy trộn từ dưới lên có xu hướng dẫn đến khả năng kiểm soát lực cắt, dễ làm sạch và phù hợp với quy trình vệ sinh, trong khi máy trộn lối vào bên có xu hướng dẫn đến sự phù hợp với khối lượng lớn. Không có cấu hình nào là tốt hơn về mọi yếu tố, đó là lý do tại sao việc kết hợp loại máy trộn với bể và quy trình cụ thể là cách tiếp cận thực tế.

Sự khác biệt về vệ sinh và bảo trì

Lập kế hoạch bảo trì định kỳ thường phụ thuộc nhiều vào vị trí đặt bộ truyền động máy trộn và vòng đệm so với bể chứa và không gian sàn xung quanh.

Máy trộn ở lối vào phía dưới đặt vòng đệm ở sàn bể, có thể hỗ trợ vận hành hệ thống khép kín và giảm nguy cơ tiếp xúc với sản phẩm trong chu trình làm sạch định kỳ.
Máy trộn lối vào bên cạnh đặt vòng đệm trên thành bên của bể, cho phép kỹ thuật viên bảo trì bộ truyền động và bịt kín từ bên ngoài bể mà không cần phải tiếp cận khu vực bên dưới bình.
Việc lắp đặt máy trộn ở lối vào phía dưới thường được hưởng lợi từ hố bảo trì nhỏ hoặc không gian sàn dễ tiếp cận bên dưới bể để bảo dưỡng động cơ và vỏ đệm kín.
Việc lắp đặt máy trộn ở lối vào bên cạnh thường yêu cầu không gian trống dọc theo thành bể thay vì bên dưới thùng, điều này có thể đơn giản hóa việc lập kế hoạch bố trí ở một số cơ sở.

Cả hai cấu hình đều có thể được thiết kế với phốt cơ khí hỗ trợ khoảng thời gian bảo trì tương đối dài, mặc dù lịch bảo trì thực tế phụ thuộc vào sản phẩm được xử lý, nhiệt độ vận hành và tần suất làm sạch bể giữa các lô.

Cách chọn giữa máy trộn đầu vào phía dưới và máy trộn đầu vào bên cạnh

các following steps outline a practical way to work through the decision for a specific tank and process.

Xác nhận kích thước và hình dạng bể, vì các bể chứa số lượng lớn có đường kính lớn có xu hướng sử dụng máy trộn lối vào bên cạnh, trong khi các thùng xử lý cỡ nhỏ đến trung bình thường sử dụng máy trộn lối vào đáy.
Xem lại độ nhớt và độ nhạy cắt của sản phẩm, vì các công thức cắt thấp trong các ứng dụng sữa, mỹ phẩm hoặc công nghệ sinh học thường được hưởng lợi từ máy trộn đáy.
Kiểm tra không gian sàn sẵn có bên dưới bể so với không gian dọc theo thành bên của bể, vì điều này thường xác định kiểu lắp đặt nào phù hợp về mặt vật lý.
Hãy xem xét tần suất làm sạch và các yêu cầu vệ sinh, vì máy trộn ở lối vào phía dưới thường được chọn cho môi trường xử lý khép kín và vệ sinh.
Đánh giá nhu cầu tiếp cận để bảo trì, bao gồm cả việc liệu bể có thể dễ dàng thoát nước để bảo trì hay không hoặc liệu có nên ưu tiên tiếp cận từ bức tường bên ngoài hay không.
Thảo luận về loại cánh quạt và các chi tiết lắp đặt với nhà cung cấp thiết bị trộn đủ tiêu chuẩn, người có thể xem xét các mục tiêu về lô, bản vẽ bể và quy trình cụ thể.

Giới thiệu về Thiết bị máy trộn hàng đầu Vô Tích: Nhà sản xuất máy trộn hàng đầu

Wuxi Top Mixer Equipment Co., Ltd. was established in 2003, with its production base located in the Yangtze River Delta economic zone in Wuxi. As a máy trộn lối vào phía dưới manufacturer , the company focuses on fluid, powder, and slurry mixing equipment, covering research, design, and production for a range of process industries. The organization is structured around dedicated divisions, including a powder and slurry mixing division, a biomass energy and environmental protection division, a food and pharmaceutical division, and a fine chemical mixing division, which allows engineering teams to focus on the specific requirements of each application area.

các company designs and builds bottom-entry mixer systems alongside other mixing configurations for tanks used in food processing, chemical blending, and related industrial settings. Products are supplied to customers across mainland China as well as international markets including regions in North America, Europe, and Southeast Asia, supported by an experienced engineering team that works directly with customers on tank drawings, process conditions, and mixer selection.

Frequently Asked Questions

Common questions asked by process engineers and plant operators about bottom entry mixers.
Q1: What is a bottom entry mixer A bottom entry mixer is an industrial mixing device installed through the floor of a tank, with the impeller shaft entering from below rather than through the top or side wall. This design supports direct-drive operation and gentle, low-shear blending in process vessels.	Q2: What is a bottom entry agitator A bottom entry agitator refers to the same category of equipment as a bottom entry mixer, with the agitator shaft and impeller mounted at the tank base. The term agitator is commonly used interchangeably with mixer in process engineering.
Q3: How does a bottom entry mixer work các motor and seal assembly sit below or at the tank floor, connecting to a short shaft that extends into the vessel where the impeller rotates. This close-coupled arrangement can reduce vibration compared with longer top entry shafts.	Q4: What is a bottom mounted mixer used for A bottom mounted mixer is typically used for blending, homogenizing, and helping prevent settling of solids in low to medium viscosity liquids, commonly in dairy, cosmetics, and biotechnology applications.
Q5: What are the advantages of a bottom entry mixer Common advantages include a compact footprint, straightforward cleaning access, low-shear mixing for delicate formulations, and compatibility with closed tank systems and reduced headroom needs.	Q6: Where are bottom entry mixers used cácy are used across dairy processing, food and beverage production, cosmetics manufacturing, biotechnology, and select chemical processing tanks that need floor-mounted access.
Q7: Bottom entry mixer versus top entry mixer A top entry mixer enters from above with a longer shaft and roof-mounted support, while a bottom entry mixer enters from the floor with a shorter shaft and reduced headroom requirements.	Q8: Bottom entry versus side entry mixers A bottom entry mixer penetrates the tank floor and suits smaller, gentle mixing needs, while a side entry mixer penetrates the side wall near the bottom and suits large bulk storage tanks.
Q9: Is a bottom entry mixer suitable for high viscosity liquids Bottom entry mixers are generally better suited to low and medium viscosity liquids. Higher viscosity products often call for additional impeller and power review alongside this configuration.	Q10: Can a bottom entry mixer suspend solids Yes, a bottom entry mixer can help keep light to moderate density solids suspended, particularly in tanks with rounded or sloped bottoms that support even flow from the impeller near the floor.
